1、 隨車吊 隨車起重運輸車作業參數
起重機出廠時，下表給出了SQ600ZB5型起重機作業性能參數
表一
類別 項目 單位 SQ600ZB5 起 重 機 性 能 參 數 最大額定起升質理 kg 30000 最大起升力矩 Kn.m 600 最大工作幅度 M 13.3 最大起升高度 M 15.8 支腿跨距 M 6.00 油箱容積 L 240 回轉角度 ° 360°連續回轉 液壓系統額定壓力（禁止調節） Mpa 28 系統流量 L/min 70 起重機自重 kg 7100
2、 隨車吊 隨車起重運輸車轉臺回轉
本機型的隨車起重機是可以連續回轉的，但吊臂在不同的方位時，因為整車穩定性的在因，起重能力會有所不同。
注意：當起重機與不同的汽車底盤組合或安裝位置不同（前置或后置）時，吊臂在不同的方位時的起重能力有會有所不同。

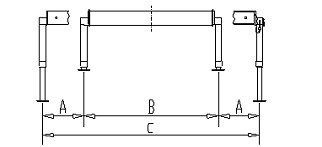

3、 隨車吊 隨車起重運輸車固定支腿與活動支腿
|
符號 |
A |
B |
C |
|
數值 |
1955 |
2250 |
6160 |
隨車吊 隨車起重運輸車液壓系統參數：
|
參數項目 |
單位 |
數值 |
|
油泵排量 |
1/min |
80 |
|
系統流量 |
1/min |
70 |
|
最大工作壓力 |
MPa |
32 |
液壓泵：柱塞泵 型號：80ccOMFB(也可按用戶要求)
液壓油箱容積：240L

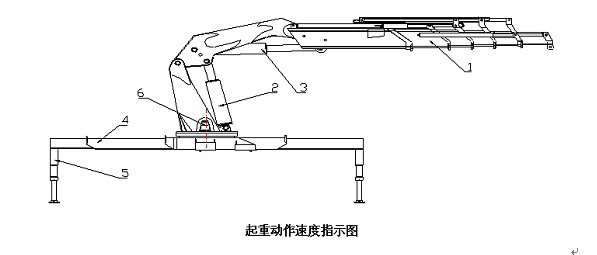

4、隨車吊 隨車起重運輸車動作速度
表三
|
序號 |
項目 |
打開時間（秒） |
回縮時間（秒） | |
|
1 |
伸縮臂伸臂時間 |
90 |
65 | |
|
2 |
內臂變幅時間 |
|
25 | |
|
3 |
外臂變幅時間 |
|
32 | |
|
4 |
水平支腿伸出時間 |
|
9 | |
|
5 |
垂直支腿伸出時間 |
|
10 | |
|
6 |
回轉機構 |
回轉速度 |
rpm |
≤2 |
|
回轉速度 |
度 |
360 | ||
注：1、表中的數值是指起重機空載狀誠泵在額定流理情況下的時間。
2、回轉時間是指起重機回轉一周所需時間。

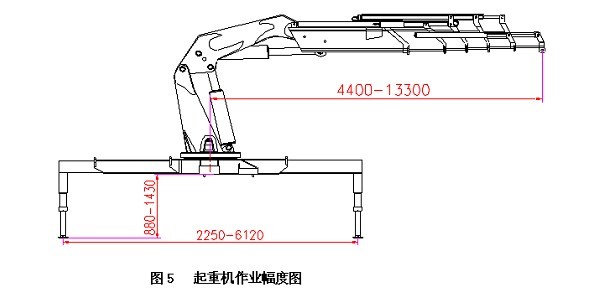

5、隨車吊 隨車起重運輸車最小工作幅度和最大工作幅度
下圖標注了SQ600ZB5起重機在水平位置的尺寸

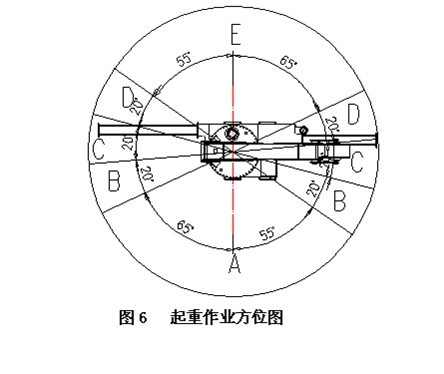

6、 隨車吊 隨車起重運輸車 起重作業方位圖（見圖6）
A區：可以按起升性能曲線牌上數值的100%作業
B區：可以按起升性能曲線牌上數值的90%作業
C區：可以按起升性能曲線牌上數值的80%作業
D區：可以按起升性能曲線牌上數值的70%作業
E區：可以按起升性能曲線牌上數值的60%作業

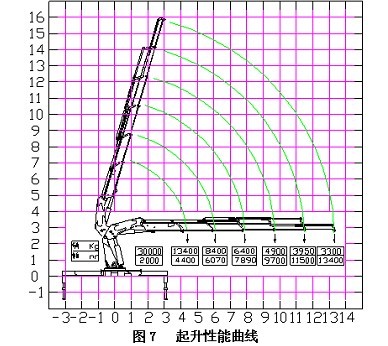

7、 隨車吊 隨車起重運輸車起升性能曲線（見圖7）
注意：如果由于起重機安裝在一輛與該起重機不能匹配的底盤上，將導致起重機的起重性能參數降低，那么圖中給出的參數將不再有效，同樣的，該說明書及起重機上其它位置標定的起重性能參數也同樣會降低。
